Как установить проходной выключатель — пошаговая инструкция

Если в доме есть длинный коридор или лестница, может возникнуть проблема управления освещением.  Решит ее установка проходного выключателя.  Это позволит включать свет одним выключателем, а пройдя коридор выключить другим.  Больше не придется ходить туда-обратно в темноте.

Если же вы не желаете тратить время на установку самостоятельно, ознакомьтесь с прайс-листом и воспользуйтесь услугами наших квалифицированных электриков.

Управление освещением из двух точек

Для реализации идеи управления освещением из двух мест необходимо:

  1. Два проходных переключателя (не путать с обычными выключателями). Они имеют три контакта, один из которых общий для двух других.  Соединение с одним приводит к разъединению со вторым, что исключает возможность одновременного замыкания трех контактов;
  2. Проводка. Электрики рекомендуют устанавливать медный многожильный провод;
  3. Световой прибор (лампа, люстра).

Схема установки проходного выключателя крайне проста.  Один контакт светильника подключается к нолю, от другого провод идет на общий контакт переключателя №2.  Каждый из переключаемых контактов этого переключателя соединяется с соответствующими контактами переключателя №1.  Общий контакт первого выключателя соединяется с фазой.  Изображение данной схемы можно увидеть на рис. 1.

Как установить проходной выключатель

Схема с тремя переключателями

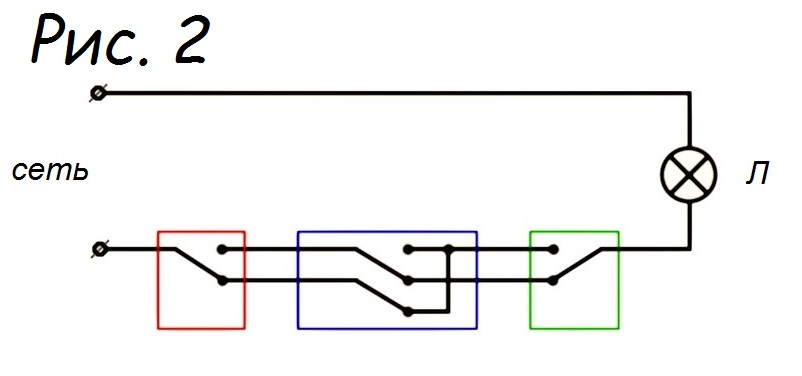

Для установки проходного выключателя с возможностью управления из трех точек дополнительно понадобится спаренный переключатель, также называемый перекрестным.  Он отличается тем, что нажатие клавиши перекидывает сразу два независимых контакта.  В электроцепи спаренный переключатель располагается между двумя обычными.  Подробную схему такой цепи можно увидеть на рис. 2.

установка проходного выключателя

Меры предосторожности

В процессе монтажа допустимо использование распаечных коробок, если необходимо.  Рекомендуется для выполнения такой работы привлечь профессионального электрика.  Решив производить монтаж самостоятельно соблюдайте меры предосторожности и правила техники безопасности.  Обесточьте электросеть путем переключения автоматов или выкручивания пробок в центральном электрощите перед началом работы.

Удостоверьтесь в отсутствии напряжения при помощи индикаторной отвертки.  Обязательно наденьте диэлектрические перчатки.  Неосведомленные о проведении работ могут подать напряжение в сеть.  Обеспечьте качественную изоляцию всех соединений во избежание короткого замыкания.

Откажитесь от скручивания и обмотки изолентой: используйте специальные соединители проводов.  Перед подачей напряжения убедитесь в правильности подключения всех элементов сети.
